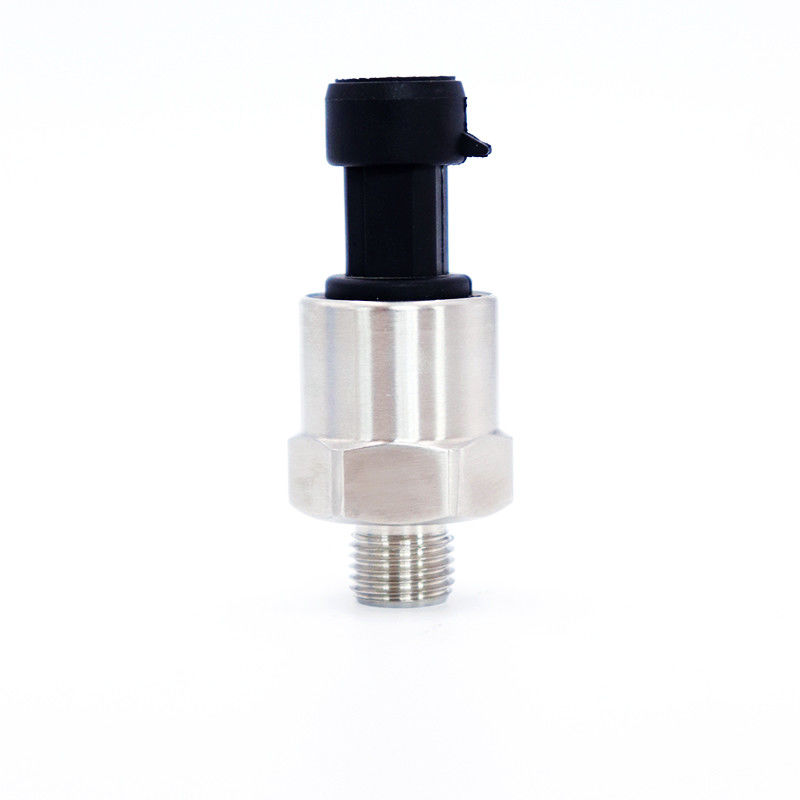

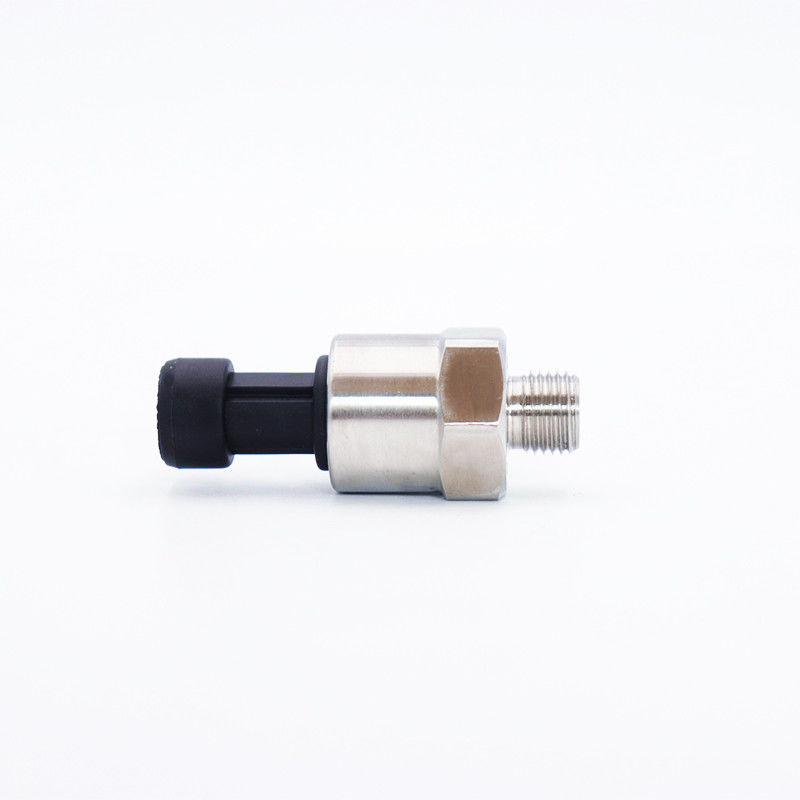

প্যাকার্ড 4-20ma 0.5-4.5v 0-5V আউটপুট ডিফিউজড সিলিকন চাপ সেন্সর
WNK81MA চাপ ট্রান্সমিটার একটি উচ্চ স্থিতিশীল চাপ ট্রান্সমিটার যা নির্দিষ্ট এএসআইসি সিগন্যাল কন্ডিশনার চিপ এবং উচ্চ কার্যকারিতা SS316L ডায়াফ্রাম বিচ্ছিন্ন সিলিকন চাপ সেন্সর ব্যবহার করে।অভ্যন্তরীণ নির্দিষ্ট এএসআইসি ইন্টিগ্রেটেড সার্কিট মিলিভোল্ট সংকেতকে স্ট্যান্ডার্ড ভোল্টেজে রূপান্তর করে, বর্তমান বা ফ্রিকোয়েন্সি সংকেত। এটি সহজেই পিসি ইন্টারফেস কার্ড, নিয়ন্ত্রণ যন্ত্রপাতি, স্মার্ট গেজ বা পিএলসির সাথে সংযোগ স্থাপন করতে পারে। এটি কম্প্যাক্ট ডিজাইন, হালকা এবং স্টেইনলেস স্টিল সিলিং কাঠামো,যা এটি ক্ষয়কারী পরিবেশে কাজ করার ক্ষমতা দেয়.
বৈশিষ্ট্যঃ
- অপশনাল প্যাকার্ড, এম১২, ছোট হিরশম্যান সংযোগকারী;
- ছোট আকার, হাউজিং কাস্টমাইজযোগ্য;
- উচ্চ নির্ভুলতা ০.৫% এফএস, ১% এফএস এবং ২% এফএস
- চাপের পরিসীমা ০-৬০ এমপিএ (সেরামিক ক্যাপাসিটিভ সেন্সর পরিসীমা ০-১৫ এমপিএ, ডিফিউজড সিলিকন সেন্সর ০-৬০ এমপিএ);
- SPI এবং I2C এর ডিজিটাল আউটপুট; অ্যানালগ আউটপুট 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 0 ~ 5V, অন্যান্য আউটপুট জন্য আমাদের সাথে যোগাযোগ করুন;
- বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা -40 ~ 125oC;
- উচ্চ পারফরম্যান্স সিরামিক ক্যাপাসিটিভ বা ডিফিউজড সিলিকন চাপ সেন্সর;
- OEM, ODM, কাস্টমাইজেশন;
অ্যাপ্লিকেশনঃ
• বিভিন্ন এলাকায় গ্যাস, বাষ্প বা তরল চাপ পরিমাপ;
• তরল স্তর, ভলিউম বা ভর পরিমাপ;
• বিভিন্ন ব্যবহারকারীর সংজ্ঞায়িত সমাধানের মধ্যে একীভূত;
• স্মার্ট ওয়াটার অ্যান্ড গ্যাস ম্যানেজমেন্ট সিস্টেম, স্মার্ট ফায়ার কন্ট্রোলিং, অটোমোটিভ ইলেকট্রনিক্স কন্ট্রোলিং, এয়ার কম্প্রেসার, এইচভিএসি, পাম্প, ভালভ ইত্যাদি;
অভিনয়:
| ইনপুট |
| চাপের ধরন |
পরিমাপ চাপ, সিলিং চাপ, পরম চাপ |
| পরিমাপ পরিসীমা |
-০.১ থেকে ৬০ এমপিএ |
| আউটপুট |
| অ্যানালগ |
0.৫...৪.৫ ভোল্ট, ৪...২০ এমএ, ১...৫ ভোল্ট, ০...১০ ভোল্ট |
| অ্যানালগ |
আমি2সি, এসপিআই |
| সঠিকতা |
| 0.২% |
রৈখিকতা, হাইস্টেরেসিস, পুনরাবৃত্তিঃ<0.2% সেন্সর পূর্ণ পরিসীমা |
| 0.৫% |
রৈখিকতা, হাইস্টেরেসিস, পুনরাবৃত্তিঃ<0.5% সেন্সর পূর্ণ পরিসীমা |
| অতিরিক্ত লোড |
| 2.5X চাপ সেন্সর পূর্ণ স্কেল |
| হাউজিং ইনফো। |
| আবাসনের উপাদান |
এস এস ৩০৪, সিউ, আল |
| ভিজানোর উপাদান |
এস এস ৩১৬ এল |
| প্রবেশ সুরক্ষা |
আইপি ৬৭ |
পাওয়ার সাপ্লাই
| সরবরাহ ভোল্টেজ |
৫ ভোল্ট ২৪ ভিডিসি নিয়ন্ত্রিত পাওয়ার সাপ্লাই |
| সরবরাহ ভোল্টেজের প্রভাব |
৫ ভোল্টেজ সরবরাহ ভোল্টেজ প্রভাবঃ min.3V/max।5.৫ ভোল্ট
●০.৫-৪.৫ ভোল্ট আউটপুট সেন্সরের জন্য, ভোল্টেজের রৈখিকতা এবং তাপমাত্রা ক্ষতিপূরণে কোনও প্রভাব নেই, ভোল্টেজ LRV এবং FRV এর সমানুপাতিক।
●আমি2সি এবং এসপিআই ডিজিটাল আউটপুট সেন্সর, ভোল্টেজের রৈখিকতা, এলআরভি, ইউআরভি এবং ক্ষতিপূরণ তাপমাত্রার উপর কোনও প্রভাব নেই।
24V পাওয়ার সাপ্লাই এফেক্টঃ min.9V/max30V
●4 থেকে 20mA বর্তমান আউটপুট সেন্সরের জন্য, ভোল্টেজের রৈখিকতা, LRV, URV এবং ক্ষতিপূরণ তাপমাত্রার উপর কোন প্রভাব নেই।
|
অর্ডার সংক্রান্ত তথ্য:
| মডেল |
পণ্যের বর্ণনা |
| WNK81MA |
চাপ ট্রান্সমিটার |
| কোড |
চাপের ধরন |
| এ |
পরম চাপ |
| জি |
পরিমাপ চাপ |
| এস |
সিলিং চাপ |
| কোড |
সঠিকতা |
| 2 |
0.২% এফএস |
| 5 |
0.৫% এফএস |
| কোড |
সেন্সর পরিসীমা |
| এ |
0.১ বার |
ই |
১০ বার |
| বি |
0.5 বার |
এফ |
৫০ বার |
| সি |
১ বার |
জি |
১০০ বার |
| ডি |
৫ বার |
এইচ |
৬০০ বার |
| অন্যান্য ব্যাপ্তিগুলি উন্নয়নশীল |
| কোড |
আউটপুট |
| 1 |
0.৫.৪.৫ ভোল্ট ডিসি |
| 2 |
৪...২০ এমএ |
| 3 |
আমি2সি |
| 4 |
এসপিআই |
| 5 |
0...১০ ভোল্ট ডিসি |
| 6 |
1...৫ ভোল্ট ডিসি |
| এক্স |
কাস্টমাইজেশন |
| কোড |
বৈদ্যুতিক সংযোগকারী |
| সি১ |
প্যাকার্ড |
| সি২ |
এম১২ |
| C3 |
ক্যাবল আউটলেট ((pls নিচে ক্যাবল দৈর্ঘ্য, যেমন 01 1 মিটার জন্য স্থাপন) |
| সি৪ |
মিনি DIN43650 |
| C5 |
GX12-3 |
| CX |
কাস্টমাইজেশন |
| কোড |
প্রসেস সংযোগকারী |
| P1 |
G1/4 |
পি৫ |
এম১২×১।5 |
| পি২ |
1/4-18এনপিটি |
P6 |
1/4-19PT |
| P3 |
১/৮-২৭এনপিটি |
পি৭ |
৭/১৬-২০ইউএফ (মহিলা) |
| P4 |
এম১৪×১।5 |
PX |
কাস্টমাইজেশন |
| অন্যান্য প্রসেস সংযোগকারীদের জন্য WNK এর সাথে যোগাযোগ করুন |
|
সাধারণ অর্ডার কোডঃ WNK81MA GC2 C1 P1
WNK81MA GC2 C310 P1________C3 সরাসরি তারের আউটলেট দৈর্ঘ্য 1 মিটার।
|
প্রতিযোগিতামূলক সুবিধা:
1. 2004 সালে প্রতিষ্ঠিত, 13 বছরেরও বেশি পেশাদার গবেষণা, উন্নয়ন এবং উত্পাদন অভিজ্ঞতা;
2. কাস্টমাইজেশন সেবা প্রদানের জন্য অভিজ্ঞ এবং পেশাদার গবেষণা ও উন্নয়ন দল;
3- ট্রান্সমিটার কোর উপাদান উৎপাদন- পিসিবি, ট্রান্সমিটার উৎপাদকদের জন্য পিসিবি সরবরাহ;
4. সর্বোচ্চ নির্ভুলতা ০.০৫% এফএস;
5. বিভিন্ন আউটপুট I2C, SPI, 4 ~ 20mA, হার্ট, Modbus, Profibus-Pa, 0.5-4.5V, 0.2-2.9V এবং অন্যান্য অ্যানালগ আউটপুট;
6আমাদের পণ্য জার্মানি, নরওয়ে, পোল্যান্ড, ফিনল্যান্ড, স্পেন, যুক্তরাজ্য, ফ্রান্স, রাশিয়া, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, মেক্সিকো, অস্ট্রেলিয়া, জাপান, কোরিয়া, থাইল্যান্ড, ইন্দোনেশিয়া, উরুগুয়ে এবং অন্যান্য অনেক দেশে রপ্তানি করা হয়েছে।
পণ্য প্রদর্শনী
কোম্পানির তথ্য
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনি কি ট্রেডিং কোম্পানি নাকি নির্মাতা?
উত্তরঃ আমরা ২০০৪ সাল থেকে একটি প্রস্তুতকারক, উচ্চ নির্ভুলতা, দীর্ঘমেয়াদী স্থিতিশীলতা, ব্যয়-কার্যকর চাপ / স্তর / তাপমাত্রা পরিমাপ যন্ত্র তৈরিতে প্রতিশ্রুতিবদ্ধ।
প্রশ্ন: আপনার মান নিয়ন্ত্রণ ব্যবস্থা কি?
উত্তরঃ আমাদের কারখানাটি আইএসও ৯০০১-২০১৫ এর অধীনে প্রত্যয়িত। সমস্ত পণ্য শিপিংয়ের আগে তাপমাত্রা ক্ষতিপূরণ এবং ৪৮ ঘন্টা বয়স্ক পরীক্ষার সাথে সম্পন্ন হয়।
প্রশ্নঃ আপনার পণ্যগুলির গ্যারান্টি কী?
উত্তরঃ মানবসৃষ্ট ক্ষতির জন্য, চালানের তারিখ থেকে 12 মাস।
প্রশ্ন: শিপিং এবং ডেলিভারি?
উত্তরঃ ছোট অর্ডারগুলি DHL, Fedex, TNT, UPS এর মাধ্যমে বিতরণ করা হয়, 4 - 5 কার্যদিবসের মধ্যে বিতরণের সময়।
বড় অর্ডার সমুদ্রপথে পাঠানোর পরামর্শ দেওয়া হয়।
